3D 打印机龙头 -- 拓竹科技产品研究

一、公司概况

名字由来

“拓竹”（Bambu）源自竹子。创始人陶冶表示，竹子”密实、安静、有序、坚韧”，这正是他希望产品具备的品质，同时也象征着中国传统文化中的正直品格。

二、发展历程与里程碑

三、产品线全景

截至 2026 年 6 月，拓竹拥有 四大产品线 + 一个供料生态系统：

1
2
3
4
5
6
7
8
入门级（A 系列）          主流级（P 系列）          旗舰级（X 系列）          智造中心（H 系列）
─────────────────────────────────────────────────────────────────────────────────
A1 mini  (180³)    →    P2S  (256³)        →    X2D  (256³)         →    H2S  (340³)
A1       (256³)    →    [P1S (256³)]*       →    [X1C (256³)]†       →    H2D  (350×320×325)
A2L      (330³)    →    [P1P (256³)]†                               →    H2C  (330³)
                                                                     →    H2D Pro
* 仍在售但定位下降
† 已 EOL

产品定位矩阵

核心用户群体：根据社交媒体总结（reddit）

四、各系列产品详解

🔹 A 系列 — 入门级（开放式龙门架）

A1 mini

A1

🆕 A2L（2026 年 6 月发布）

⚠️ A2L 仍是开放式结构，不适合打印 ABS 等高温工程材料。评测者称赞其大尺寸性价比，但指出摄像头质量老旧，多色打印仍有大量冲洗废料。

🔹 P 系列 — 主流级（封闭式 CoreXY）

P2S（P 系列最新旗舰）

P2S 被称为”性价比之王”——性能对标 X1C，价格仅为其 1/3。是学校采购和家庭使用的主力推荐。

P1S（仍在售，定位下移）

🔹 X 系列 — 专业旗舰（封闭式 CoreXY）

🆕 X2D（2026 年 4 月 14 日发布）

X2D 被社区称为”穷人的 H2D”——比 P2S 仅贵 $100，却多了双喷嘴和主动腔温加热，极具性价比突破意义。但需注意辅助 Bowden 喷嘴的打印品质略逊于主喷嘴，更适合用于支撑材料。

🔹 H 系列 — 全能智造中心（大尺寸 CoreXY）

H 系列是拓竹的顶级产品线，集 3D 打印 + 激光雕刻 + 数字刀切 + 绘图 于一体。

通用参数（全系列共享）

H2S — 单喷嘴效率王

H2D — 双喷嘴材料工程机

H2D Pro — 企业版

• 在 H2D 基础上增加碳化钨喷嘴、以太网口、热稳定性改进。面向企业级应用。

🆕 H2C — 多材料动力站

🔥 Vortek 系统被誉为行业首创技术，解决了 3D 打印多色切换的废料难题。

H 系列选购指南

五、供料与配件生态系统

自动供料系统（AMS）

拓竹的 AMS（Automatic Material System）是实现多色打印的核心配件。

打印机-AMS 兼容性矩阵

其他配件

耗材生态

拓竹自产全系列耗材，通过 RFID 标签与 AMS 自动识别同步：

• 基础：PLA Basic / PLA Matte / PLA Silk / PETG Basic
• 进阶：ABS、ASA、PA（尼龙）、PC（聚碳酸酯）、PET
• 工程：PPS、PPA、POM、HIPS
• 增强：PLA-CF/GF、PETG-CF/GF、PA-CF/GF、PAHT-CF、PPA-CF/GF、PPS-CF/GF
• 支撑：PVA（水溶性）、BVOH
• 柔性：TPU 95A

六、产品对比矩阵

全面对比

七、技术特色与核心优势

1. 大疆基因的工程能力

创始团队全部来自大疆创新，将无人机领域的运动控制、机器视觉、AI 校准、供应链管理能力平移至 3D 打印行业。这使得拓竹能以消费级价格提供工业级性能。

2. 全栈垂直整合

• 自研电机驱动芯片：不依赖市售 TMC 芯片，从底层优化性能
• 自研切片软件 Bambu Studio：深度适配硬件，开箱即用
• 硬件-软件-材料三合一生态：通过 RFID 耗材识别+AMS 供料系统+云端模型，解决”机器-模型-材料”耦合痛点

3. 核心技术矩阵

Bambu Lab 的技术体系可归结为一个三层架构——底层是运动控制系统，中间层是传感器与检测系统，顶层是智能化软件与生态。下表列出截至 2026 年 6 月的核心差异化技术：

以下 3.1–3.3 章节对表中三项核心传感器技术展开深度分析。

3.1 涡流传感器技术详解 🔍

涡流传感器（Eddy Current Sensor）是拓竹”全自动校准”产品哲学的关键使能技术。它基于电磁感应原理，通过高频交变磁场测量金属热端散热片与线圈之间的距离变化，以单一低成本的非接触式传感器，替代了传统方案中需要多个独立传感器（限位开关 + 压力传感器 + 摄像头）才能完成的功能集群。

涡流传感器概述

喷嘴包裹检测（裹头检测）详细机制

喷嘴包裹检测（Nozzle Clumping / Wrapping Detection）是涡流传感器最核心的功能创新。它利用打印过程中工具头移动到热床外侧做物理触碰探测，通过传感器捕获的力变化信号判断喷嘴是否被熔融耗材包裹成”料团”，从而在炒面（spaghetti）灾难发生前主动暂停打印。

探测原理

1
2
3
4
5
6
7
8
9
正常喷嘴下探               裹头喷嘴下探
     ║                         ║
     ║  ← 仅接触空气           ║
    ╔╩╗                       ╔╩╗
    ║喷嘴║                    ║耗材团║  ← 料团提前碰床
    ╚╤╝                       ╚╤╝
     │            ──热床──      │       ──热床──
     │                         │
  传感器无信号 ← ✅          传感器检测到力 → 🚨 报警

• 正常情况：喷嘴未被耗材包裹，下探时工具头只接触空气，涡流传感器检测不到任何外力变化
• 裹头情况：熔融耗材包裹喷嘴形成料团，料团在喷嘴自身接触热床前就已碰到热床表面，产生反作用力，使热端散热片与涡流线圈之间的微小间隙发生变化 → 阻抗改变 → 传感器捕获力信号 → 判定裹头

A1 系列检测流程

执行步骤：

1. 工具头移动到热床外侧安全区域（吐料槽/侧边）
2. 执行 Z 轴向下试探运动（Z=-1 或 Z=0）
3. 涡流传感器实时监测力变化
4. 有力变化 → 暂停打印 + 推送 HMS 通知（0300-1A00-0002-0001）
5. 无力变化 → 恢复正常打印

H2D 触碰裹头检测

H2D 配备了双涡流传感器，裹头触碰检测独立于喷嘴摄像头：

• 双涡流传感器（左+右）各自独立检测对应喷嘴的裹头状态
• 不适合柔性 TPU（料团不触发传感器）、逐件打印和螺旋花瓶模式

误判的常见原因

X1 Carbon / X1E：腔体摄像头 + NPU AI 视觉方案

X1 系列没有涡流传感器，依赖腔体角落的摄像头 + 机载 NPU（神经网络处理器）实现炒面检测：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
腔体摄像头（每 T 秒 1 帧）
        │
        ▼
   NPU 神经网络（YOLO 家族架构）
        │
        ▼
   边界框 + 置信度评分
        │
        ▼
   10 帧时域过滤（空间一致性检查）
        │
    ┌───┴───┐
    ▼       ▼
  🚨报警   正常

• 推理：100% 本地 NPU 处理，LAN 模式可用，无需联网
• 灵敏度：低 / 中 / 高三档可选（低灵敏 = 高置信度阈值，适合夜间无人值守）
• 时域过滤：必须连续多帧同一区域出现炒面特征才触发暂停
• 局限性：黑色/深色耗材检测率显著下降；腔体灯必须开启；稀疏填充图案易误判
• LiDAR 用途：X1C 的微型 LiDAR（7μm 分辨率）仅用于首层检测和流量校准，不做裹头/炒面检测

H2D / H2C：喷嘴摄像头 + 涡流触碰双保险

H2 系列是唯一同时具备两种裹头检测方案的机型：

• 喷嘴摄像头自动降级：当工具头温度 > 85°C（高温材料打印前期），视觉检测自动关闭，此时仅靠涡流触碰探测——强烈建议用户始终保持两者同时开启
• NPU 规格：H 系列搭载自研 NPU，算力 2 TOPS，所有 AI 推理本地运行
• 固件 V01.01.02.07+ 起支持单独开关各项 AI 检测（裹头、炒面、空打印、废料堆积）

P2S / H2S：腔体摄像头 + 涡流传感器协同

P2S 和 H2S 使用单涡流传感器，同时借助腔体摄像头进行 AI 炒面检测（类似 X1C），结合 PMSM 伺服挤出机的 20 kHz 力反馈共同判断挤出异常。

全系列裹头/炒面检测方案对比

💡 技术演进路线：涡流传感器物理探测（A1/A2L 入门机）→ 物理探测 + 腔体 AI 融合（P2S/H2S/X2D 中高端）→ 物理探测 + 喷嘴 AI + 腔体 AI 三重冗余（H2D/H2C 旗舰）。X1C 作为早期旗舰采用纯视觉路线，后继产品线已全面转向物理探测为主的方案，体现了涡流传感器作为”一专多能”核心传感器的战略价值。

主动流量补偿（Active Flow Rate Compensation）详细机制

主动流量补偿是涡流传感器最高频、最持续的功能——它不是偶尔执行一次检测，而是在每一毫秒的打印过程中持续闭环运行。这也是拓竹高速打印质量的底层保障。

要解决的核心问题：挤出压力滞后

在高速 FDM 打印中，喷嘴内熔融耗材的压力存在天然的滞后效应——类似水管阀门开到最大需要时间才能让水压到达峰值：

1
2
3
4
5
6
加速出弯（压力滞后）：                    减速入弯（残余压力）：
  速度 ⇧                                    速度 ⇩
  熔融腔内压力尚未完全建立                   腔内残余高压未释放
       │                                        │
       ▼                                        ▼
   挤出不足 → 线条变细/缺料                 过度挤出 → 拐角堆料/拉丝

传统 3D 打印机用固定 K 系数 + 开环数学模型（如 Klipper 的 Pressure Advance）做预测补偿，但温度波动、耗材批次差异、喷嘴磨损等因素都会让固定系数逐渐偏离最优值。Bambu Lab 的解决方案是：直接物理测量喷嘴压力 → 实时闭环反馈控制。

物理测量链：从”挤出背压”到”传感器电信号”

涡流传感器本身测的是热端散热片的微位移，但通过一条物理因果链，位移被映射为喷嘴压力：

1
2
3
4
5
6
7
8
9
10
11
12
13
挤出机推动耗材
      │
      ▼
熔融腔内产生背压（Back Pressure）
      │
      ▼
背压反作用于热端 → 散热片向上产生微位移（微米级）
      │
      ▼
散热片与涡流线圈间隙改变 → 线圈阻抗变化
      │
      ▼
阻抗变化 → 电信号 → ADC 采样 → 实时压力读数

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
┌──────────────────────────────────┐
│         工具头剖面（简化）         │
│                                  │
│   ███████ 涡流线圈 ███████        │  ← 固定于挤出机壳体
│         ↕ 间隙 ~0.2mm            │  ← 间隙随挤出压力实时变化
│   ═══════ 散热片顶面 ═══════      │  ← 受力后产生微位移
│         │                       │
│      热端组件                     │
│         │                       │
│     熔融腔（高压区）               │  ← 挤出背压的物理来源
│         │                       │
│      喷嘴 → 挤出耗材              │
└──────────────────────────────────┘

挤出压力 ⇧ → 散热片上移 ⇧ → 间隙 ⇩ → 线圈阻抗 ⇧
挤出压力 ⇩ → 散热片回位 ⇩ → 间隙 ⇧ → 线圈阻抗 ⇩

通过出厂标定确立”阻抗 ←→ 压力”的映射关系后，涡流传感器就变成了一个非接触式挤出压力传感器。

环节一：动态流量校准（标定 K 值）

这是每次换料后为该卷耗材建立”压力-流量特性”的自动校准过程：

• K 值含义：K 值代表压力提前补偿的幅度。K 值越大，补偿量越大；过大导致拐角欠挤，过小导致拐角堆料。以 0.4mm 喷嘴 PLA 为例，典型 K 值范围 0.015~0.045
• 涡流校准的 K 值通常高于手动校准值——这是官方特意设计的策略，以优先避免拐角堆料
• 自动校准结果存在约 10% 的抖动范围，对 0.2mm 小口径喷嘴校准失败率较高（建议手动）

与 X1 系列 LiDAR 校准的本质区别：

环节二：打印中的实时闭环补偿

校准只是确定 K 值。真正的”主动流量补偿”在每一毫秒的打印中持续运行：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
        ┌─────────────────────────────────────────┐
        │           实时闭环控制循环                │
        │                                         │
  G-code ──→ 挤出机电机指令 ──→ 实际挤出            │
                ↑                     │            │
                │                     ▼            │
                │        涡流传感器实时测量喷嘴压力   │
                │                     │            │
                │                     ▼            │
                └──── 固件比较 ────────┘            │
                 实际压力 vs 期望压力                │
                     │                             │
                 ┌───┴───┐                         │
                 ▼       ▼                         │
             有偏差    无偏差                        │
           → 调整挤出   → 维持当前                    │
        └─────────────────────────────────────────┘

各运动阶段的补偿策略：

P2S 进化：涡流 + PMSM 伺服双传感融合

P2S 将主动流量补偿推向了更高精度，形成双传感器闭环：

1
2
3
4
5
6
7
8
涡流传感器（喷嘴压力 — 核心指标）
        +

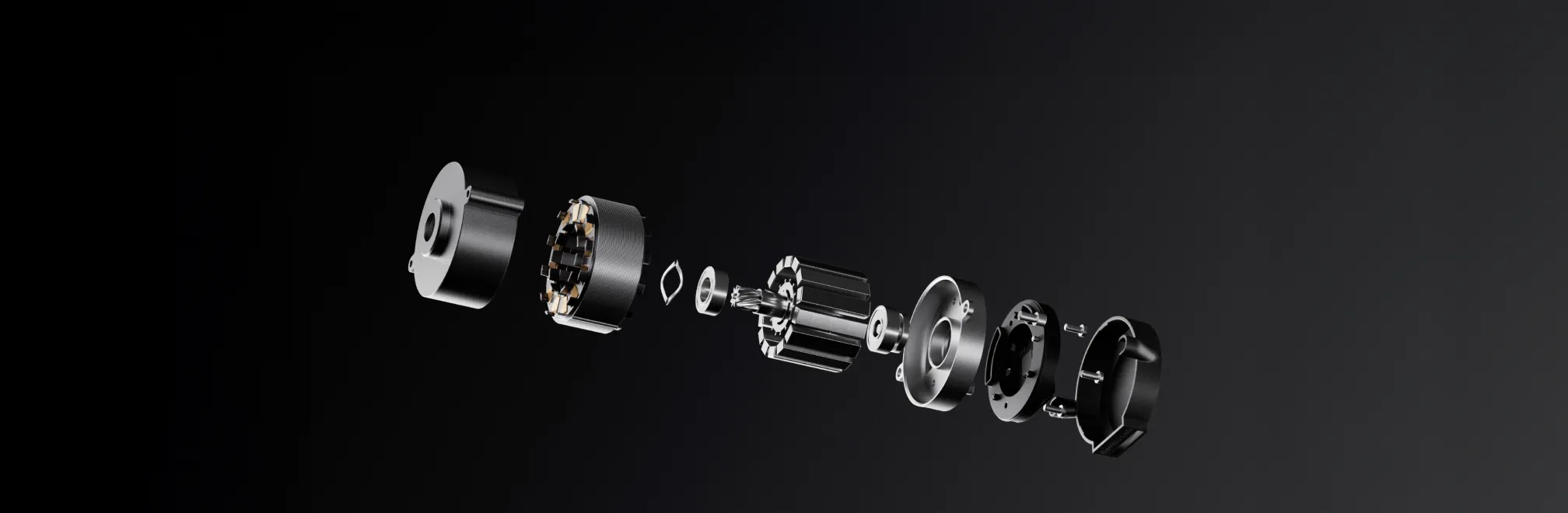

PMSM 伺服挤出机 DynaSense（20 kHz 采样）
  - 电机转矩 → 等效挤出力（辅助指标）
  - 转子位置 → 实际挤出长度（验证指标）
        │
        ▼
  双信号融合 → 更精准的闭环控制

两层传感器各司其职：

• 涡流传感器：测量喷嘴内部的实际压力（”熔体在做什么”）
• PMSM 伺服：测量挤出电机侧的转矩和位置（”挤出机在做什么”），同时检测打滑和堵塞

任何挤出异常都能从两个维度交叉验证，大幅减少误判和漏检。

与竞品 Pressure Advance 的本质区别

💡 核心洞察：主动流量补偿是拓竹从大疆继承的”机电一体化”系统工程的集中体现。将涡流传感器复用为实时挤出压力传感器，把 3D 打印的开环挤出变成了真正的闭环伺服控制系统——这本质上不只是一个传感器创新，而是将无人机飞控的实时闭环控制方法论迁移到了 FDM 挤出领域。

各系列安装位置详解

1. A1 系列（A1 mini / A1）—— 入门级龙门架

1
2
3
4
5
6
7
8
9
10
工具头布局：
┌─────────────────────────┐
│     挤出机 (Extruder)     │
├─────────────────────────┤
│  ███ 涡流传感器 (矩形线圈) ███ │  ← 位于挤出机下方、热端上方
├─────────────────────────┤
│     热端散热片 (Heatsink)  │  ← 传感器通过散热片的金属面检测位移
├─────────────────────────┤
│     加热块 + 喷嘴          │
└─────────────────────────┘

• 安装位置：工具头（Toolhead）上，挤出机与热端散热片之间
• 感知目标：热端散热片的金属表面
• 数量：1 个（矩形涡流线圈）
• 特征：线圈上覆盖有黑色醋酸胶带用作保护，用户不可撕除
• 原理：喷嘴碰床 → 散热片向上微位移 → 线圈感知距离变化 → 转换为力/位移信号

2. P2S — 主流 CoreXY 主力

1
2
3
4
5
6
7
8
9
10
工具头布局：
┌──────────────────────────┐
│  PMSM 伺服挤出机 (20 kHz)  │
├──────────────────────────┤
│  ███ 涡流线圈 ███          │  ← 挤出机与热端之间
├──────────────────────────┤
│  ◄── 间隙 0.15-0.5mm ──► │  ← 关键调节参数
├──────────────────────────┤
│     热端组件               │
└──────────────────────────┘

• 安装位置：挤出机与热端之间，线圈安装在挤出机壳体上
• 间隙要求：涡流线圈到热端散热片的间距为 0.15–0.5 mm（推荐 0.2–0.3 mm）
• 检测方法：对折 A4 纸插入间隙，抽拉时有轻微摩擦阻力但能自由移动即为合适
• 特殊升级：配合 PMSM 伺服挤出机，采样率达 20 kHz，挤出推力峰值 8.5 kg

3. H2S — 大尺寸单喷嘴量产机

1
2
3
4
5
6
7
8
9
10
工具头布局（侧视图）：
┌────────────────────┐
│    挤出机组件        │
├────────────────────┤
│  ███ 涡流线圈 ███    │  ← 水平安装（关键！）
├────────────────────┤
│  走线柱（左侧绕线）  │  ← 线缆必须从线柱左侧经过
├────────────────────┤
│    热端组件          │
└────────────────────┘

• 安装位置：挤出机上方，热端上方，介于挤出机外壳与热端散热片之间
• 间隙要求：同 P2S，0.15–0.5 mm
• 水平度要求：安装后线圈必须保持水平——先预锁一颗螺丝，再锁紧另一颗，最后重新拧紧第一颗，分步锁紧确保不倾斜
• 走线要求：线缆必须从线柱左侧经过，避免干扰

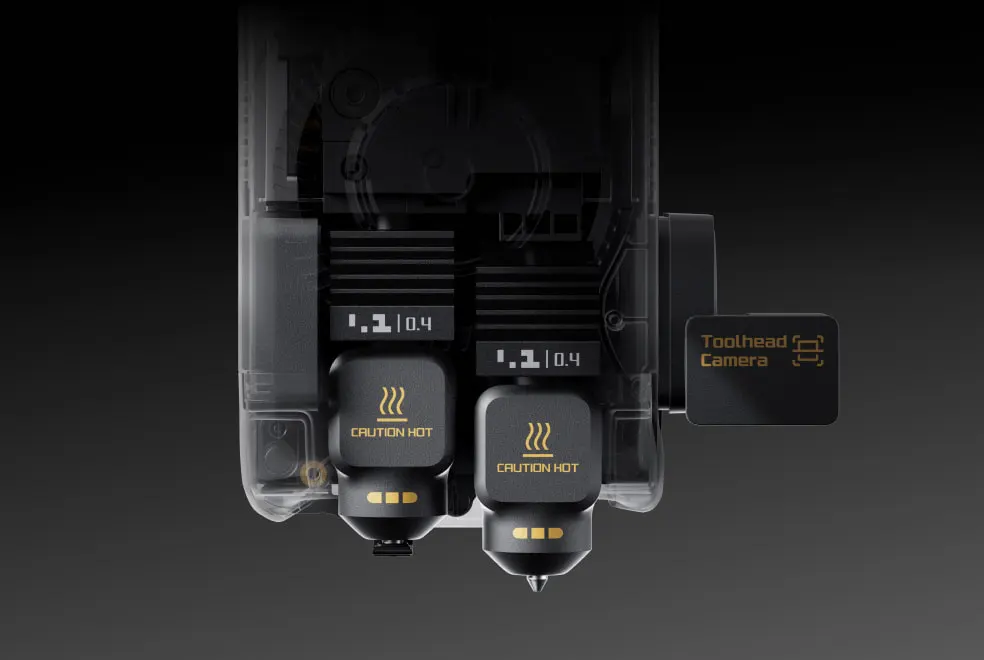

4. H2D / H2C — 双喷嘴智造中心

1
2
3
4
5
6
7
8
9
10
工具头布局（双喷嘴系统）：
         ┌──────────────────────┐
         │   右挤出机 (Bowden)   │
         │   ███ 涡流传感器 (右)  │  ← 位于加热组件上方
         │   右热端 (快拆手柄)    │
         ├──────────────────────┤
         │   左挤出机 (直驱)      │
         │   ███ 涡流传感器 (左)  │  ← 位于加热组件后方
         │   左热端 (卡扣式)      │
         └──────────────────────┘

• 数量：2 个独立涡流传感器（左、右各一，不可互换）
• 间隙要求：左侧传感器与抬升滑块之间需保持 ~0.2mm 间隙（对折 A4 纸测量）
• 独特功能：支持双喷嘴 X/Y 偏移非接触式校准，精度 <25μm

5. X2D — 双喷嘴 “1.5 挤出机”

• 安装位置：类似 H2D 的双传感架构——1 个在主直驱挤出机端、1 个在辅 Bowden 端
• 官方备件名称为 Eddy Sensor - Right - X2D，证实了左右独立设计

跨系列对比总结

关键安装要点（通用）

1. 间隙控制：0.15–0.5mm 是共同要求——
   • 过小 → 报 HMS_0300-1800-0001-0007（频率过高）
   • 过大 → 报 HMS_0300-1800-0001-0002（灵敏度过低）
   • 检测方法：对折 A4 纸插入间隙，抽拉时有轻微摩擦阻力但能自由移动即为合适

2. 水平度（P2S/H2S）：先预锁一颗螺丝 → 锁紧另一颗 → 重新拧紧第一颗——分步锁紧确保线圈不倾斜

3. 走线规范：不同机型有固定的线缆路径（如 H2S 需从线柱左侧经过），走错方向会导致线缆被运动部件拉扯断裂

4. 安装后验证：每次更换/调整后必须执行完整的归零和热床调平校准，无报错即表示安装正确

5. A1 系列特别警告：涡流线圈上覆盖的黑色醋酸胶带为出厂保护层，用户严禁撕除，否则会导致传感器损坏或校准失效

💡 核心设计理念：拓竹将涡流传感器同时用作位移感知（Z 归零/调平）和力感知（喷嘴压力/流量补偿/包裹检测），以单一低成本传感器实现传统方案需要多个独立传感器才能完成的功能。该技术是拓竹从大疆继承的”机电一体化”系统工程能力的典型体现——减少元器件数量 = 减少故障点 = 提升系统可靠性。

Sources:

• Bambu Lab Wiki - A1 Homing & Leveling Troubleshooting (https://wiki.bambulab.com/en/a1/troubleshooting/homing-leveling-failure)
• Bambu Lab Wiki - P2S 涡流线圈调整 (https://wiki.bambulab.com/zh/p2s/maintenance/adjust-the-eddy-sensor)
• Bambu Lab Wiki - H2S Replace Eddy Sensor (https://wiki.bambulab.com/en/h2s/maintenance/replace-eddy-sensor)
• Bambu Lab Wiki - H2C Replace Right Eddy Sensor (https://wiki.bambulab.com/en/h2c/maintenance/replace-right-eddy-sensor)
• Bambu Lab Store - Nozzle Eddy Sensor (https://us.store.bambulab.com/products/nozzle-eddy-sensor)
• Bambu Lab Store - Eddy Sensor Right X2D (https://us.store.bambulab.com/products/eddy-sensor-right-x2d)
• Bambu Lab Store - Eddy Sensor P2S (https://asia.store.bambulab.com/products/eddy-sensor-p2s)

3.2 热端技术详解 🔥

热端（Hotend）是 3D 打印机的核心执行部件——直接影响打印温度上限、流量（速度）、材料兼容性和维护便利性。拓竹的热端设计经历了三代演进，从 X1/P1 的一体式完整组件，到 A1 的磁吸快拆，再到 H2/P2/X2 的卡扣快拆跨系列通用平台。

设计哲学：一体化热端

与传统 3D 打印机的”喷嘴 + 喉管 + 加热块 + 散热片”分体式结构不同，拓竹所有热端均采用一体化设计——将散热片（Heatsink）、喉管/隔热断（Heatbreak）、加热块（Heater Block）和喷嘴（Nozzle）整合为单一组件：

热端材料结构

1
2
3
4
5
6
7
8
9
10
11
12
13
        ┌─────────────────────┐
        │   散热片 (Heatsink)   │  ← 铝合金 6063（高导热）
        │   鳍片被动散热        │
        ├─────────────────────┤
        │  喉管/隔热断          │  ← 钛合金 TC4 (Grade 5)
        │  (Heatbreak)        │     低导热、高强度
        ├─────────────────────┤
        │   加热块              │  ← 镀镍黄铜（优异导热）
        │   (Heater Block)    │
        ├─────────────────────┤
        │   喷嘴 (Nozzle)       │  ← 不锈钢 (304) 或
        │                     │     硬化钢 (HRC 55-60)
        └─────────────────────┘

各系列热端架构详解

第一代：X1 / P1 系列 —— 一体式完整组件

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
┌────────────────────────────────┐
│      挤出机 (Extruder)          │
├────────────────────────────────┤
│  ┌──────────────────────────┐  │
│  │  散热片 (铝合金 6063)      │  │
│  ├──────────────────────────┤  │
│  │  陶瓷加热器 + NTC 热敏电阻  │  │
│  │  (48W, 300°C 上限)        │  │
│  ├──────────────────────────┤  │
│  │  加热块 (镀镍黄铜)         │  │
│  ├──────────────────────────┤  │
│  │  喷嘴 (不锈钢 / 硬化钢)     │  │
│  └──────────────────────────┘  │
│         + 硅胶套                │
│         + 固定夹                │
│         + 热端冷却风扇           │
└────────────────────────────────┘

• 更换方式：断开 3 个插头（陶瓷加热器 2pin + 热敏电阻 2pin + 风扇 4pin）→ 拧下 2 颗 H2.0 螺丝 → 抽出整个组件。需工具，约 2-3 分钟
• X1E 特别说明：X1E 配备硬化钢喷嘴 + 硬化钢挤出机齿轮，最高腔温支持 60°C，专为工程材料（PA/PC/ABS）优化
• ⚠️ 注意：X1 与 P1 端子连接器结构不同，购买备件时必须选择对应版本

第二代：A1 / A1 mini / A2L —— 磁吸快拆双体设计

A 系列采用了革命性的热端-加热组件分离架构，将”热路径”与”电子部件”彻底解耦：

1
2
3
4
5
6
7
8
9
10
热端（可拆卸）          加热组件（固定在工具头上）
┌──────────────┐      ┌──────────────────┐
│  散热片       │      │  人造石基座         │
│  喉管 (钛合金) │ ←→  │  (耐温 380°C)     │
│  加热块       │      │  陶瓷加热器         │
│  喷嘴         │      │  NTC 热敏电阻       │
│              │      │  磁铁定位块         │
│  磁铁块       │      │  机械夹锁           │
└──────────────┘      └──────────────────┘
   拔插即换               永久连接主板

快拆流程（免工具，< 30 秒）：

1. 确保热端已完全冷却
2. 松开单个机械夹锁
3. 磁铁自动释放 → 直接拔出热端
4. 插入新热端 → 磁铁自动吸附定位
5. 重新扣紧夹锁 → 完成

核心优势：

• 零电子插拔：加热器和热敏电阻永久连接主板，换喷嘴时绝不碰触任何电线——大幅降低连接器故障率
• 磁铁辅助定位：靠近即自动对准，盲操作也可精准安装
• 人造石基座（耐温 380°C）：出色隔热性能，保护挤出机及周边组件
• A1 / A1 mini / A2L 热端完全互通：统一 A 系列生态

第三代：H2 / P2S / X2D —— 卡扣快拆跨系列平台

H2/P2/X2 系列共享全新的卡扣（Latch/Buckle）快拆平台，是目前拓竹最高性能的热端架构：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
┌────────────────────────────────────────────┐
│            挤出机（PMSM 伺服）               │
├────────────────────────────────────────────┤
│  卡扣锁止机构 ← 一推解锁，热端直接拔出        │
├────────────────────────────────────────────┤
│  ┌──────────────────────────────────────┐  │
│  │  散热片 (铝合金 6063)                 │  │
│  ├──────────────────────────────────────┤  │
│  │  喉管 (钛合金 TC4)                    │  │
│  ├──────────────────────────────────────┤  │
│  │  陶瓷加热器 + NTC                     │  │
│  ├──────────────────────────────────────┤  │
│  │  喷嘴 (硬化钢标配)                    │  │
│  └──────────────────────────────────────┘  │
│               + 硅胶套                     │
│               + 固定夹                     │
└────────────────────────────────────────────┘

高流量热端的内部奥秘： 高流量热端不增加长度（非 Volcano 方案），而是在熔融腔内采用了类似 CHT（Core Heating Technology）的多流道分流设计——将单股粗耗材在熔融腔内分流为多股薄流，极大增加表面积/体积比，从而实现更快速、更均匀的熔融，且不牺牲打印精度。

快拆流程（免工具，< 30 秒）：

1. 热端冷却后，取下硅胶套
2. 推开卡扣锁 → 热端自动松脱
3. 直接拔出旧热端，插入新热端
4. 锁紧卡扣 → 打印机自动识别喷嘴尺寸

跨系列兼容性：

• H2D / H2S / P2S / X2D / H2C 热端完全互通
• H2D 双喷嘴系统要求左/右热端必须同型号同口径
• 高流量热端向下兼容标准热端安装位（同尺寸）

快拆机制三代演进对比

💡 演进方向很清晰：拓竹将热端从”维修件”重新定义为”耗材级快换件”——第二代解决了电子连接器的可靠性痛点，第三代进一步统一了中高端产品线平台，降低了备件库存和用户选择成本。

喷嘴直径选用指南

⚠️ 碳纤维/玻纤/金属填充耗材：必须使用 0.6mm 或以上硬化钢喷嘴，且不可使用 0.2mm 喷嘴（必定堵塞）。

全系列热端参数总览

第三方热端生态

⚠️ 注意：使用第三方热端会导致涡流传感器校准失效（散热片-线圈间隙改变），且可能影响自动流量补偿精度。官方强烈建议使用原装热端。

关键维护要点

1. 定期清理硅胶套：每 50-100 小时打印后检查硅胶套是否积料，及时清理防止影响保温效果
2. 热端更换时机：喷嘴磨损（出丝变粗、拐角模糊）→ 立即更换；堵头且冷拉（cold pull）无效 → 更换热端
3. 陶瓷加热器取出注意事项：若导热硅脂硬化，滴酒精等待 5 分钟后再拔，严禁硬拔导致加热器断裂
4. 安装后验证：每次更换热端后检查硅胶套贴合度，执行全自动校准（Z 归零 + 热床调平 + 动态流量校准）
5. X1/P1 端子注意：插拔时捏住端子本体而非线缆，避免线缆根部金属疲劳断裂

3.3 Micro LiDAR 技术详解 🔬

Micro LiDAR 是 X1 系列的标志性传感器，也是拓竹”全自动校准”产品哲学在早期旗舰上的核心载体。然而，它也是拓竹传感器体系中最被误解的一项技术——名为”LiDAR”，实为”结构光”。

正名：”Micro LiDAR”其实是结构光传感器

在 3D 打印社区和 StackExchange 的技术讨论中，有一个广泛共识：Bambu Lab 所谓的”Micro LiDAR”并非真正的飞行时间（ToF）激光雷达，而是一个基于激光三角测量的结构光传感器。

社区证据：

• X1Plus 自定义固件开发者 mugglesmuggle 确认：“I do know what the lidar camera does. It’s just a normal camera that captures normal images, we’ve got dumps of them.”
• Bambu Lab 官方备件清单中，激光器称为”Micro Lidar LED”（而非”Laser Diode”），摄像头称为”Micro Lidar Camera”
• 结构光三角测量完全能在 7μm 精度下完成 X1C 的所有标定功能，无需真正 ToF

硬件结构：CMOS 摄像头 + 双激光器

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
┌──────────────────────────────────┐
│      Micro LiDAR 模块（工具头侧面）│
│                                  │
│  ┌──────────┐    ┌────────────┐  │
│  │ CMOS 摄像头│    │ 激光器 #1   │  │  ← 单红版：405nm 蓝色可见光
│  │ (图像传感器)│    │ (垂直向下)  │  │     双红版：850nm 红外不可见
│  ├──────────┤    └────────────┘  │
│  │ LED 照明 │                    │
│  │ (环形补光)│    ┌────────────┐  │
│  └──────────┘    │ 激光器 #2   │  │  ← 仅双红版：第二颗 850nm 红外
│                  │ (斜向投射)  │  │     与 #1 正交排列
│                  └────────────┘  │
│                                  │
│  工作原理：                       │
│  激光器向热床投射一条激光线（~45°）│
│  CMOS 摄像头从另一角度拍摄该线     │
│  高度变化 → 激光线在图像中位移     │
│  通过标定关系换算为 Z 高度         │
└──────────────────────────────────┘

双版本演进：

⚠️ 不可混用：单红版 LiDAR + 双红版 TH 板（或反过来）混插会导致电路烧毁。若单红版 TH 板损坏，Bambu Lab 提供免费升级至双红版（保修内）/ 仅付 TH 板费用（保修外）。

激光三角测量原理

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
                          CMOS 摄像头
                         （拍摄方向）
                            ╱
                           ╱ θ（观测角）
                          ╱
              ┌─────────╱──────────┐
              │       ╱            │
  工具头滑座  │     ╱              │
              │   ╱                │
              │ ╱                  │
              └────────────────────┘
               激光线（~45° 投射）
                     │
                     ▼
     ════════════════════════════════  热床表面
      ←── 高度 h₁ ──→  激光线在 A 位置
      ←────── 高度 h₂ ──────→  激光线在 B 位置

     h₂ > h₁（喷嘴更远）→ 激光线在图像中向左偏移
     h₁ < h₂（喷嘴更近）→ 激光线在图像中向右偏移

     通过出厂标定确立"像素偏移 ↔ 实际高度"映射关系

数学本质：这是一个经典的光学三角测量问题。已知激光投射角、CMOS 观测角、激光器-摄像头基线距离，通过相似三角形关系即可从图像中的激光线位置反算出喷嘴到热床的距离。7μm 的分辨率意味着在标准工作距离（~3-5mm）下，CMOS 传感器能够分辨出激光线约 0.1 像素的亚像素位移——这需要高质量的镜头和良好的光照控制。

三项核心功能详解

功能一：喷嘴高度探测（Nozzle Height Probing）

⚠️ 社区发现：LiDAR 并不负责生成完整的热床网格（bed mesh）。X1C 的热床调平主力是力传感器（36+ 格点接触探测），LiDAR 仅在部分测点进行辅助验证——检查力传感器读数是否合理。这解释了为什么不少用户观察到 LiDAR 激光并非在每个探测点都亮起。

功能二：流量比例校准（Flow Rate Calibration）

这是 LiDAR 最独特的功能——直接测量实际挤出体积，光学反推最优流量系数：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
校准流程：
    │
    ▼
┌──────────────────────┐
│ 1. 打印校准图案        │  热床上打印一组直线（多种速度/流量组合）
│    模拟真实打印条件     │
└──────────┬───────────┘
           ▼
┌──────────────────────┐
│ 2. LiDAR 扫描          │  CMOS 摄像头沿线逐点扫描
│    测量线宽            │  LED 照明补光增强对比度
│                        │  边缘检测算法识别线与床的边界
└──────────┬───────────┘
           ▼
┌──────────────────────┐
│ 3. 计算实际挤出体积     │  实际线宽 × 层高 × 线长 → 实际体积
│    与期望值对比        │  实际体积 vs G-code 指令预期体积
└──────────┬───────────┘
           ▼
┌──────────────────────┐
│ 4. 输出最优流量比       │  比较不同速度下的挤出偏差
│    存入耗材预设        │  计算补偿系数 → 保存至 Bambu Studio
└──────────────────────┘

功能三：首层检测（First Layer Inspection）

打印完第一层后，LiDAR 自动扫描整个首层——这是 X1C 独有的质量保障功能：

检测通过 → 继续打印；检测异常 → 暂停 + HMS 报警 + 推送 App 通知。这是全自动的，无需用户盯着第一层看。

LiDAR 方案的固有局限

为什么后继机型放弃了 LiDAR

X1 系列是唯一搭载 Micro LiDAR 的产品线。从 A1 mini（2023）开始，所有后继机型——A1、P2S、H2D、X2D、H2S、A2L——全部切换至涡流传感器方案。这是拓竹传感器战略的重大转向：

💡 一句话：LiDAR 是拓竹早期”不惜工本秀技术”的传感器选择，涡流传感器则是成熟期”一个传感器解决所有问题”的工程收敛。X1 系列 EOL 后，Micro LiDAR 作为独立技术路线也随之成为历史。但其流量校准和首层检测的思想——”直接测量打印结果而非依赖模型预测”——在涡流传感器的挤出力闭环控制中得到了继承和升华。

3.4 全系机型传感器信息汇总

图例：✅ 公开确认 | 🟡 行业推断/未公开确认 | — 未搭载 | 数字 已确认数量 推断来源于 reddit，需要确认

说明：

• 涡流传感器：数量来自官方 Wiki 及备件商店。H2D/H2C/X2D 左/右各一独立传感器（不可互换），其余为单线圈
• 加速度计：全系标配，用于主动振动补偿（Input Shaping）。A2L 升级为自适应算法版本
• 热敏电阻（NTC）：所有 FDM 机型标配——热端 ×1 + 热床 ×1；H 系列和 X2D 额外配备腔温传感器（主动腔温加热闭环控制）
• 力传感器：仅非涡流机型（P1/X1）用于 Z 轴归零和热床多点调平的压力/应变片探测。涡流机型以涡流传感器替代此功能
• RFID：集成于 AMS / AMS Lite 供料系统，自动识别拓竹官方耗材的材质、颜色、余量，非打印机本体独立传感器
• PMSM 伺服挤出机：20 kHz 采样率同时提供转矩（等效挤出力）和转子位置（实际挤出长度）双维度感知
• 耗材缠绕/结块检测（A2L）：通过 PMSM 伺服挤出机的转矩异常检测实现，非独立传感器
• 视觉编码器底板（X2D）：工具头底部摄像头读取热床上的编码图案，实现绝对定位校准，为 X2D 独有硬件
• 🟡 P2S / X2D 的 NPU：AI 打印错误检测已在产品页确认，但 NPU 硬件规格未在产品参数中独立列出；AI 推理可能通过主控 SoC 或云端实现
• 🟡 霍尔传感器：所有步进/伺服电机内部均有霍尔元件用于换向和转子位置反馈（行业通用设计），全系隐含搭载，表中不单独列出
• † 标记：已 EOL 机型，传感器信息仅供历史参考

4. “开箱即用”产品哲学

不同于传统 3D 打印厂商依赖开源社区修补，拓竹的产品出厂即”完美可用”——

• 预组装发货，用户 15 分钟即可开始打印
• 自动调平、自动校准，新手零门槛
• 全封闭设计（P 系列及以上），直接打印 ABS/ASA 等工程材料

5. 深圳供应链优势

总部位于深圳南山，制造在宝安——50 公里半径内的”超级协作网络”实现”3 天从想法到产品”的快速迭代。

八、市场定位与竞争格局

市场地位

竞争对手对比

竞争策略分析

拓竹采取的是“从上打下”策略：

1. 先用旗舰 X1 树立”极致性能”品牌形象
2. 再将核心技术下放到 A/P 系列入门机型
3. 2026 年以 X2D（$649）和 A2L（$469）进一步压缩竞争对手空间
4. H 系列向上开拓专业/工业市场

九、客户群体

关于 AMS 的提醒

⚠️ “多买一台打印机 > 多买一个 AMS”——当预算有限时，多一台机器比多色打印更能提升整体效率。多色打印在多数场景并非刚需。

🔮 未来展望

1. 产品线革新：X1 系列全面退役，由 X2D/P2S 接替；H 系列向下延展（H2S）和向上突破（H2C Vortek）
2. 废料终结：Vortek 热端切换系统有望从 H2C 向中端产品线普及
3. AI 深度融合：自研 NPU 处理器、AI 视觉检测持续迭代
4. 生态扩展：MakerWorld 平台+腾讯云 AI 3D 模型生成
5. 企业级布局：Bambu Farm Manager 离线管理工具，进军打印农场市场
6. 全球化加速：美国奥斯汀研发中心、全球旗舰店持续扩张
7. 涡流传感器技术泛化：涡流传感器有望从目前的旗舰功能演进为全系列标配，并可能向更细粒度的多维度力感知（X/Y/Z 三轴力解耦）和挤出缺陷预警方向迭代

Sources:

• Bambu Lab 官网
• Bambu Lab 中国官网
• 维基百科 - 拓竹科技
• Bambu Lab - Wikipedia
• H2 Series 产品页
• Bambu Lab 产品对比
• 3DPrint.com - A2L 分析
• 3druck.com - A2L 评测
• ToolGuyd - X2D 发布
• PrintPal - 2026 选购指南
• Bambu Lab Wiki - AMS 兼容性指南
• MatterHackers - AMS 连接指南
• 澎湃新闻 - 大疆离职员工百亿独角兽
• 什么值得买 - 拓竹选购指南
• Bambu Lab Wiki - Nozzle Clumping Detection by Probing
• Bambu Lab Wiki - A1 系列裹头检测功能介绍
• Bambu Lab Wiki - HMS 0300-1A00-0002-0001 喷嘴被耗材包裹
• Bambu Lab Wiki - Spaghetti Detection
• Bambu Lab Wiki - H2D/H2C 智能检测介绍
• Bambu Lab Store - Nozzle Eddy Sensor
• Bambu Lab Wiki - P2S 涡流线圈调整
• Bambu Lab Wiki - 动态流量校准 / Flow Dynamics Calibration
• Bambu Lab Forum - Community Tech Talk: Deep Dive into Auto Flow Dynamics Calibration
• Dynamism - P2S Brochure (EN)
• Bambu Lab Wiki - 更换热端（X1 系列）
• Bambu Lab Wiki - Replace H2D Hotend
• Bambu Lab Store - Hotend A1/A2 Series
• Bambu Lab Store - Hotend H2/P2S Series
• Bambu Lab Store - High Flow Hotend H2/P2S Series
• Bambu Lab - X2D Technical Specs
• Bambu Lab - H2D 技术参数
• Bambu Lab - A2L Technical Specs
• Bambu Lab - 产品对比
• Bambu Lab Wiki - Micro LiDAR 版本辨别
• Bambu Lab Wiki - 更换 Micro LiDAR
• Bambu Lab Wiki - 自动流量比例校准注意事项 (Micro LiDAR)
• 3D Printing StackExchange - Is the Bambu Lidar a structured light camera?
• Bambu Lab Forum - Does lidar see Z?
• Bambu Lab Forum - A1 Nozzle Magnet Mechanism

备注：图片来源与 Bambulab 官网，版权归 Bambulab 所有，侵权敬请联系我删除。

• Previous
  3D 打印机龙头 -- 拓竹科技产品研究
• Next
  you only connect the dots looking backward
